隨著現代電子技術的飛速發展，集成電路（IC）已成為各類電子設備的核心。中規模集成電路（MSI）介于小規模和超大規模之間，廣泛應用于數字系統中。為確保其可靠性和性能，設計一款高效、精確的功能測試儀至關重要。本文將探討中規模集成電路功能測試儀的設計原理、關鍵模塊以及其與集成電路設計的緊密關系。

中規模集成電路功能測試儀的設計核心在于模擬實際應用環境，對IC的邏輯功能、時序特性及電氣參數進行全面檢測。設計過程通常包括硬件和軟件兩部分。硬件部分涉及測試平臺構建，如使用微控制器或FPGA作為控制核心，配合信號發生器、電壓源和探針接口，實現輸入信號的精確施加和輸出信號的準確采集。軟件部分則負責測試算法的開發，通過編寫測試向量（test vectors）來模擬各種輸入組合，并分析輸出是否符合預期。

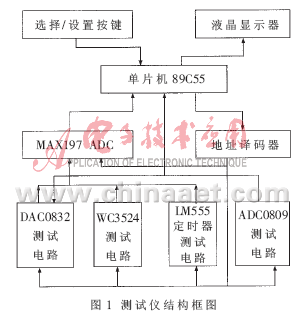

在功能測試儀的設計中，關鍵模塊包括控制單元、電源管理、信號調理和數據分析?？刂茊卧?fù)責協調整個測試流程，確保時序同步；電源管理模塊提供穩定電壓和電流，防止過載損壞IC；信號調理模塊處理輸入輸出信號，減少噪聲干擾；數據分析模塊則通過比較實際輸出與預期結果，生成測試報告。這些模塊的設計需考慮中規模IC的復雜度，例如常見的計數器、寄存器或編碼器等，測試儀必須覆蓋其全部功能狀態。

集成電路設計與功能測試儀的設計密切相關。IC設計階段需考慮可測試性設計（DFT），如添加掃描鏈或內置自測試（BIST）結構，以簡化后續測試過程。一個優秀的IC設計應便于功能測試儀的接入，減少測試時間和成本。反之，功能測試儀的設計也需適應不同IC的特性，例如針對CMOS或TTL工藝的MSI，測試儀需調整電壓水平和時序要求。

實際應用中，中規模集成電路功能測試儀的設計面臨諸多挑戰，例如測試覆蓋率、速度和成本平衡。通過采用模塊化設計，測試儀可擴展以適應新型IC。例如，集成自動化軟件界面，用戶可輕松配置測試參數，提高效率。隨著人工智能和物聯網的發展，未來測試儀可能融入機器學習算法，實現智能故障診斷。

中規模集成電路功能測試儀的設計是確保電子產品質量的關鍵環節。它不僅依賴于先進的電子工程知識，還需與集成電路設計協同優化。通過持續創新，這類測試儀將推動整個半導體行業的進步，為智能設備提供更可靠的基石。
